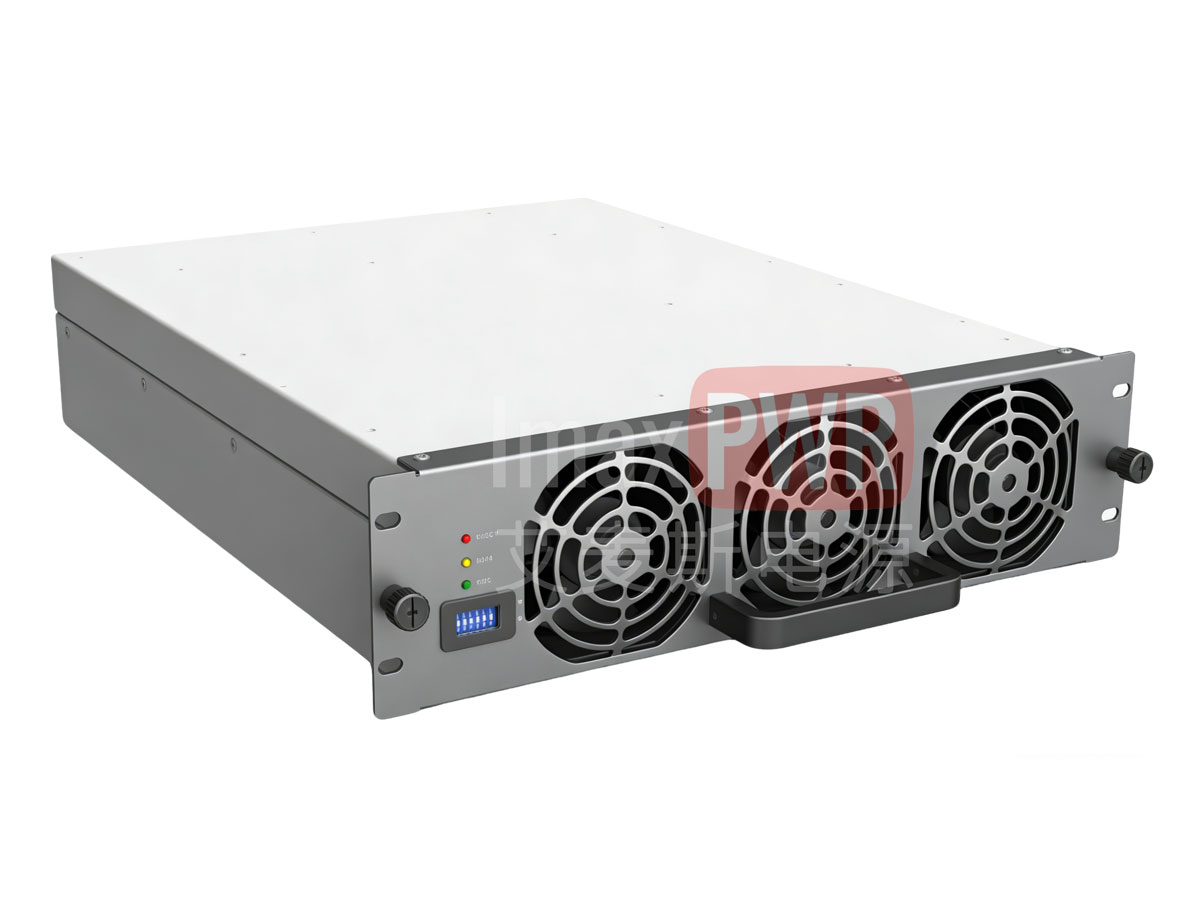

左前

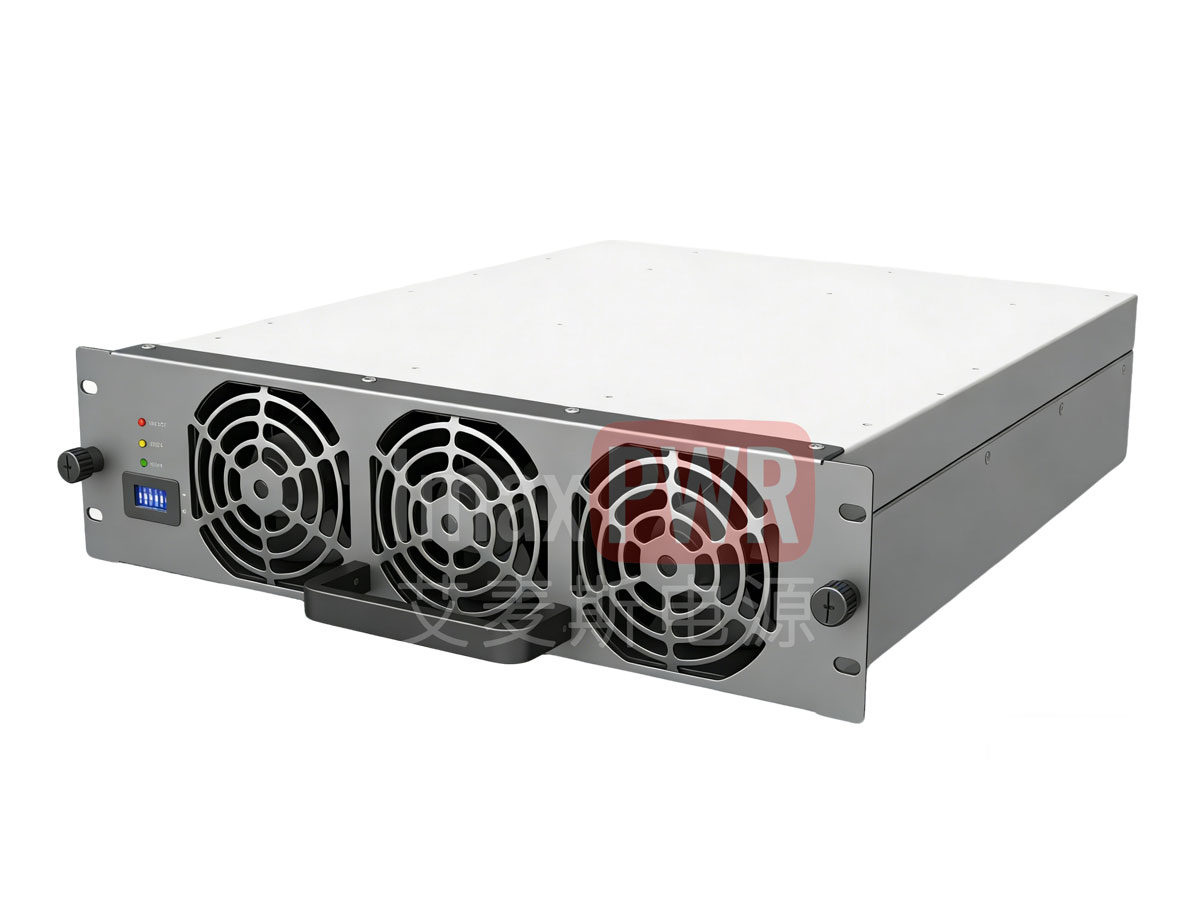

右前

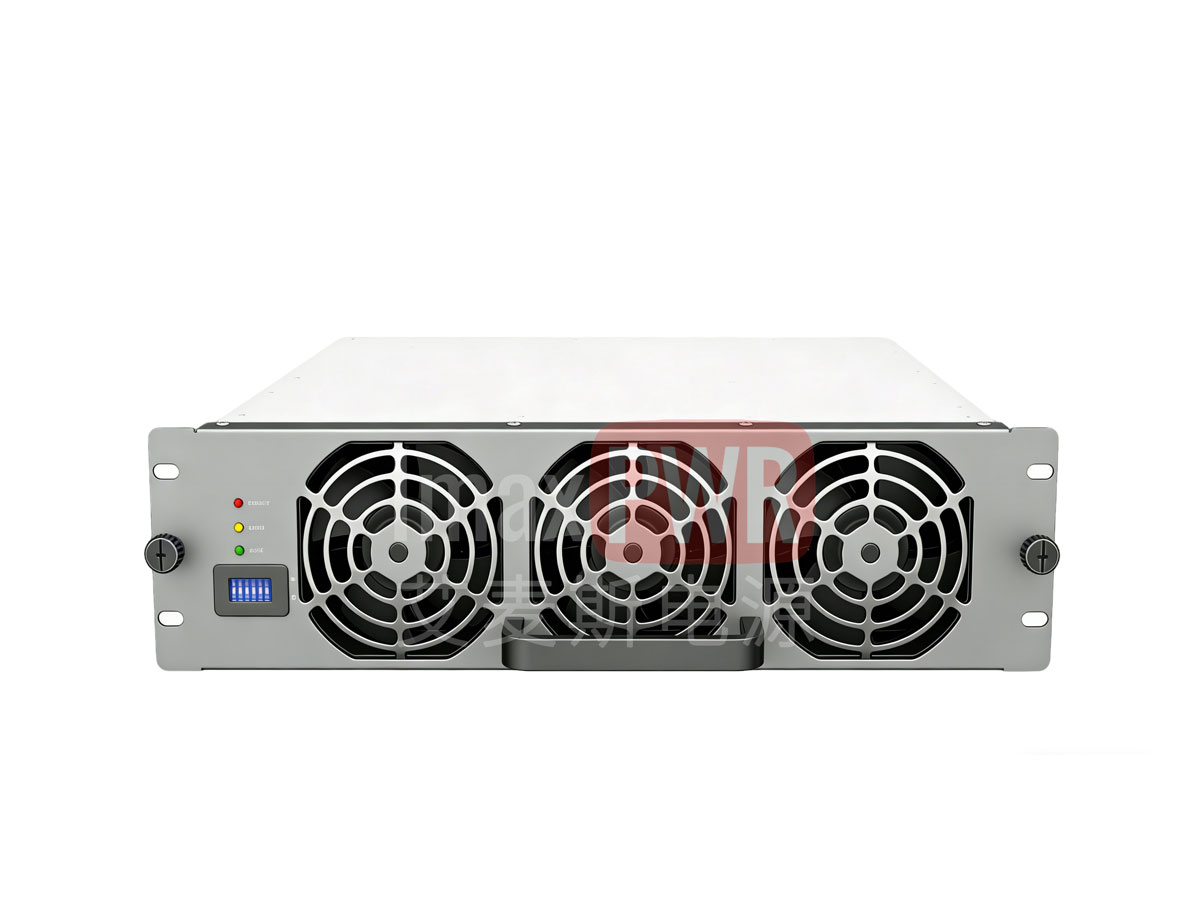

正視圖

尾部

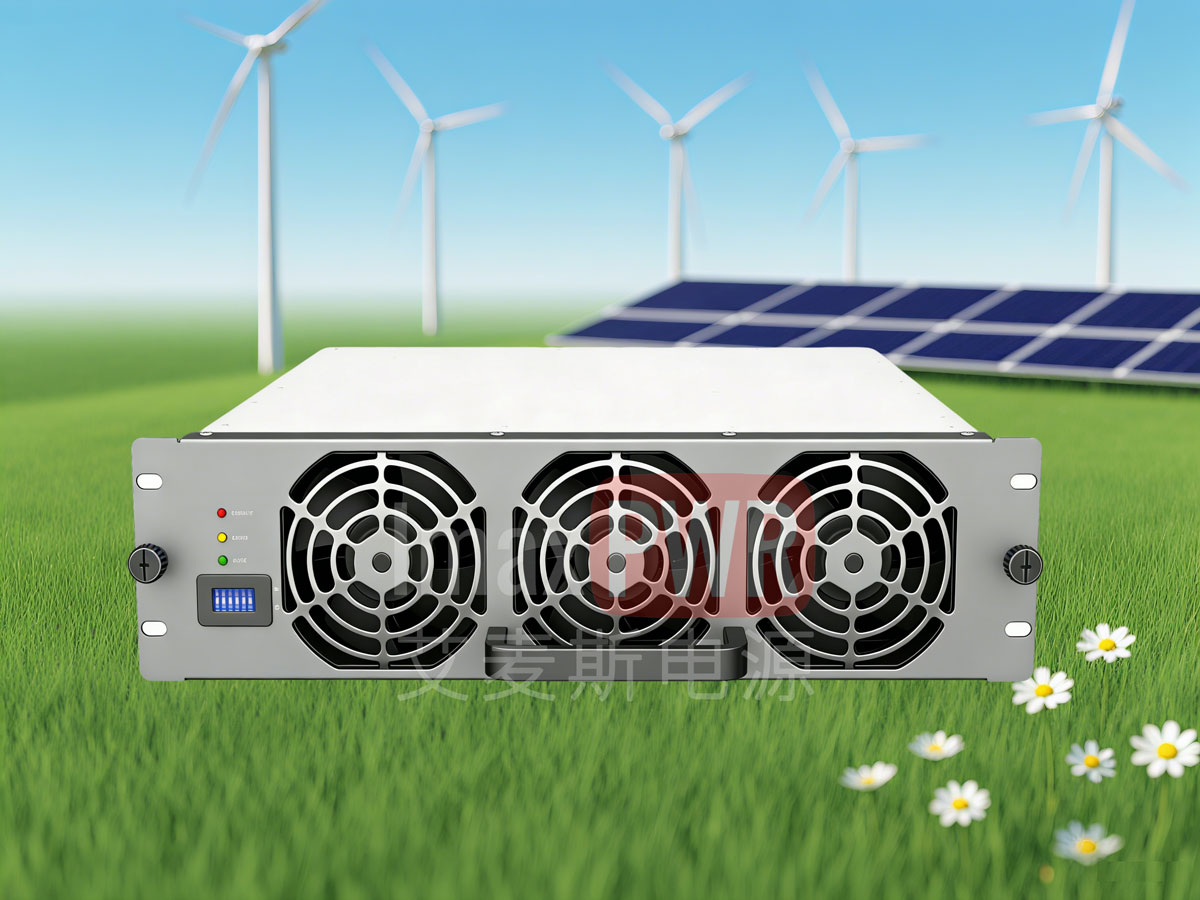

艾麥斯（深圳）電源科技有限公司——SEG1K0135S2 充電模塊產品詳情

一、產品概述

SEG1K0135S2 充電模塊是艾麥斯（深圳）電源科技有限公司專為電動汽車充電開發的一款高性能直流充電模塊。它采用三相無中線交流輸入，具備高效率、高功率密度、寬恒功率范圍、低噪聲、低諧波等諸多優點，為電動汽車電池提供快速直流充電電流，滿足各類電動車快速充電需求。

二、產品參數

型號：SEG1K0135S2
交流輸入：260~530V/76A
直流輸出：150~1000V/0~133A
額定功率：40kW

三、產品特點

節能環保：全負載范圍高效率運行，滿載效率高于 96%，同時具備超低待機功耗，有效降低能源消耗。
超寬輸入輸出范圍：交流輸入電壓范圍寬達 260Vac～530Vac，能適應各種不同的電網環境；直流輸出電壓范圍為 50Vdc～1000Vdc，可滿足多種電動車、電池組的快速充電需求。
寬恒功率輸出：在 300Vdc～1000Vdc 范圍內實現恒功率輸出，確保各類電動車快充時的穩定充電。
低壓大電流輸出：300Vdc 以下最大可維持 133A 輸出，滿足更多設備的快充需求。
高功率密度：功率密度大于 65W/in³，節省樁內空間，減少充電樁占地面積，降低建設成本。
安全可靠
- 急停功能：快速響應系統緊急停機動作，保障充電過程安全。
- 多種保護功能：具備內置放電電路，自動泄放殘留電荷；電池反灌保護功能有效保護電池，確保系統可靠安全運行。
- 風道智能檢測：智能檢測系統風道流暢度，風道不暢時自動限功率并告警，提高設備可靠性。
- 高環境可靠性：關鍵電路灌膠處理，防鹽霧、防潮濕、防霉變等性能顯著提高，適應各種惡劣環境。
低噪聲：模塊噪音模式三檔可設，滿足不同環境下的噪音控制需求，為用戶提供安靜的使用環境。
智能監控與便捷操作：可按不同監控設定輸出對應的直流電壓/電流；具備風扇轉速上報功能，方便用戶根據模塊風扇轉速調整整樁風機轉速，進一步優化噪音。

四、工作模式

低壓模式：當監控把模塊設定為低壓模式后，模塊固定工作在低壓模式，該模式下最高可輸出電壓 585V，最大可輸出電流 133A。當監控下發電壓命令超過 585V 時，模塊不響應。

五、產品原理

SEG1K0135S2 充電模塊內部電路主要分兩部分。第一部分負責將寬范圍的三相交流輸入電壓整流為內部高壓母線，并完成 PF、THD 等指標的校正；第二部分負責將內部高壓母線變換、隔離、整流，按不同的監控設定輸出對應的直流電壓/電流。

選擇艾麥斯（深圳）電源科技有限公司的 SEG1K0135S2 充電模塊，就是選擇高效、安全、可靠的電動汽車充電解決方案。我們將以優質的產品和服務，與您攜手共創綠色出行未來。

技術規格參數表
類別	名稱	參數
環境條件	工作溫度	-40℃～+75℃，55℃以上需降額使用
	儲存溫度	-40℃～+70℃
	相對濕度	≤95%RH，無冷凝
	冷卻方式	強迫風冷
	海拔高度	2000m，2000m 以上需降額使用
	大氣壓力	79kPa～106kPa
防護等級	防護等級	IP20
防護等級	輸入制式	三相+PE
交流輸入	電壓范圍	260Vac～530Vac
	不工作承受最大靜態電壓	600Vac
	額定電壓	380Vac
	最大電流	76A
	電網頻率	45Hz～65Hz
	額定頻率	50Hz/60Hz
	電壓范圍（直流輸出相關前置參數）	150Vdc～1000Vdc（此為直流輸出參數，放在交流輸入類別下按原文結構保留）
直流輸出	電流范圍	0～133A（限流點可以設）
	額定電流	40A （設定限流點需要）

	穩壓精度	<±0.5％（150~1000V, 0~20MHz）
	穩流精度	≤±1％（輸出負載 20％額定電流～最大電流）
	負載調整率	≤±0.5％
	電網調整率	≤±0.1％（測試范圍為 320V～530V）
	啟動超調量	≤±3％
	電壓范圍	9V～15V@3～6mA (注：控制信號輸出能力要求)
	響應時間	<1ms （注：急停使能到 DC 關機時間）
功率因數和 THD 相關	≥0.95 @25％～50％滿載輸出功率 ≥0.98 @50％～100％滿載輸出功率 ≥0.99 @100％滿載輸出功率、標稱輸入電壓和頻率
紋波指標	THD	≤5％ @50％～100％滿載輸出功率
	電壓紋波因數	≤1% （150~1000V, 0~20MHz）
	浪涌、EFT 等	滿足電動汽車非車載整車直流充電機通用技術規范，NB/T 33001-2-18， NB/T 33008-1-2018 輸入和輸出:4kV; 信號線:1kV 參考標準:EN61000-4-6
EMC 指標	ESD	8kV/15kV 參考標準：GB18487_2015
	傳導抗擾	3Vrms，0.15～80MHz 參考標準：GB18487_2015
	輻射抗擾	10V，80～2GHz 參考標準：GB18487_2015
	工頻磁場	30A/m 參考標準：GB18487_2015
傳導發射輻射發射	傳導發射	Class A，滿足電動汽車非車載整車直流充電機通用技術規范，NB/T 33001-1-2018， NB/T 33008-1-2018
傳導發射輻射發射	輻射發射	Class A，滿足電動汽車非車載整車直流充電機通用技術規范，NB/T 33001-1-2018， NB/T 33008-1-2018
安規要求效率加權效率等	安規要求	滿足電動汽車非車載整車直流充電機通用技術規范，NB/T 33001-1-2018， NB/T 33008-1-2018
	效率	≥96％，@1000V，100％負載；≥95％，@585V&650～1000V，30％～100％負載；額定三相輸入電壓條件下
	加權效率	≥95％；@ 300V，380V，470V，530V，670V；對應最大輸出電流時的效率，加權權重比 3:2:1:2.
	輸入沖擊電流	<100A
其它	均流	在 10％～100％負載時，模塊電流均流誤差≤±5％額定輸出電流內
	溫度系數（1/℃）	≤±0.01％
	啟動時間	正常開機模式：從交流上電到模塊輸出的時間延遲≤3s 輸出電流緩啟：?jiǎn)?dòng)時間可以通過監控模塊設置，默認輸出電流啟動時間 3～8s
	待機功耗	≤10W
絕緣強度	噪聲	不大于 70dB（A）（額定工況，離開前面板 1m 處）
	接地電阻	接地電阻≤0.1Ω，應能承受電流≥80A
	漏電流	漏電流≤3.5mA
	絕緣電阻	直流部分、交流部分對外殼之間以及交流部分對直流部分之間的絕緣電阻≥10MΩ
機械參數	ROHS 認證	開普
	尺寸	84mm(高)×300mm(寬)×395mm(深)(不含拉手和插座)
	重量	≤16.5kg
