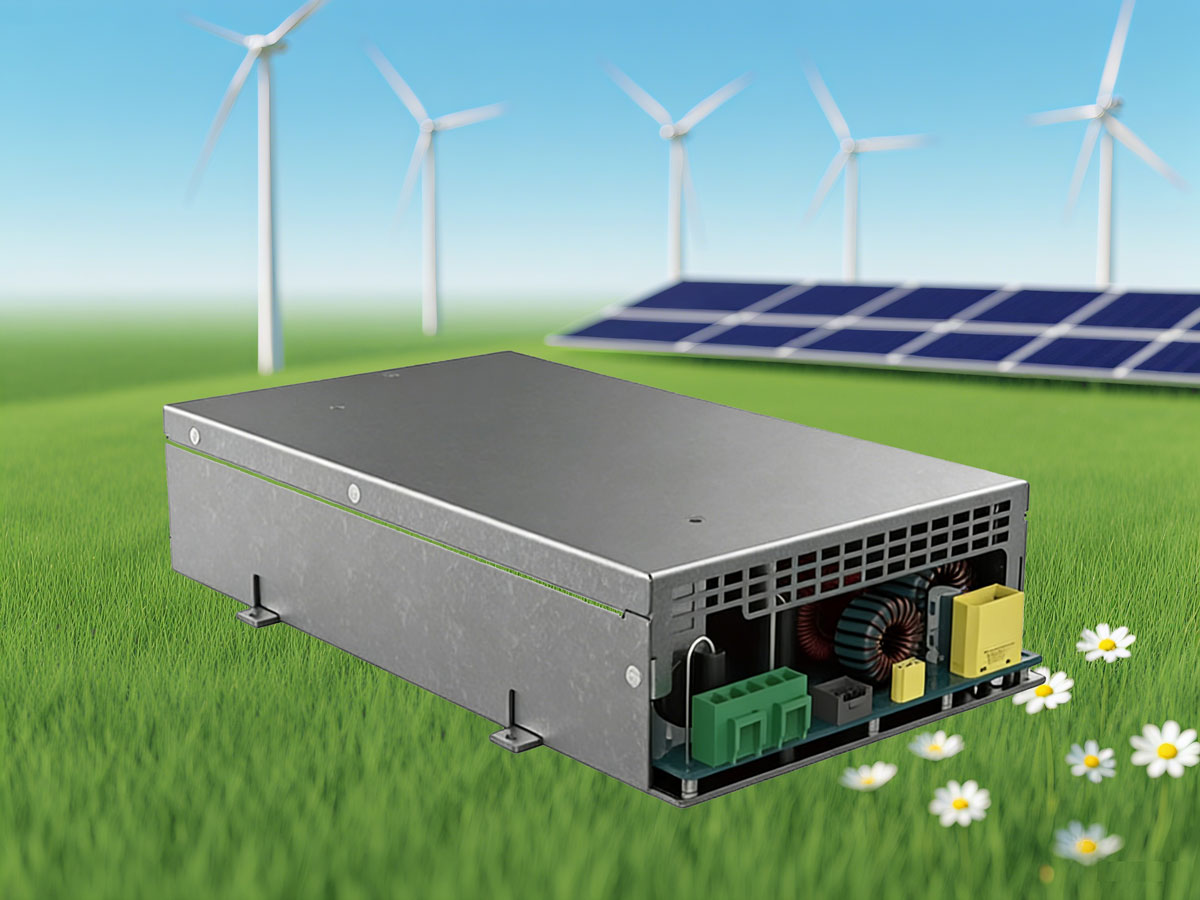

48V2.4kW雙向ACDC小功率電源帶MPPT模塊BIM48-2400C

BIM系列 2400W 為多功能雙向電源模塊，采用高效軟開關專利拓?fù)浜蛿?shù)字控制技術，集成純正弦波逆變器、大功率充電器、DC/MPPT 充電器、UPS 旁路、RS485 通訊和 CAN 通訊（選配）等功能，可實現充電 90-240Vac 寬范圍輸入，放電 100-240Vac 寬范圍輸出、雙向交流負載和直流負載功率相同，離網逆變模式下，瞬間峰值功率可達 1.5倍額定功率。同時 PCS 內部集成 800W MPPT、具有高效率、高功率密度、高可靠性、超低噪音等優點。

技術參數（PCS）
功能 / 型號	BIM48-2400C
輸出功率
逆變功率	2400W
充電功率	2400W
逆變參數
直流放電范圍	40～59.5Vdc
逆變輸出電壓	100Vac / 110Vac / 120Vac / 220Vac / 230Vac / 240Vac
逆變輸出頻率	50Hz / 60Hz
過載能力	100% ＜ P ≤ 110%：20s 110% ＜ P ≤ 125%：5s 125% ＜ P ≤ 150%：2s 150% ＜ P ≤ 200%：200ms
輸出波形	純正弦波
THDV	3%（線性負載）
逆變效率	Max.91%@120Vac；Max.93%@220Vac
并機功能	不支持
整流 / 充電參數
交流輸入電壓	90～264Vac
交流頻率范圍	47～63Hz
最大交流輸入電流	15A
功率因數（PF）	0.99 @ 100% Load
THDI	＜5% @ 100% Load
最大充電電流	50A
充電電壓范圍	40～59.5Vdc
電壓紋波	Max.700mV（0～20MHz）
充電效率	Max.92%@120Vac；Max.94%@220Vac
充電管理	上位機管理
AC 旁路
旁路電流	Max.14A
切換時間	Typical 20ms
環境條件
工作溫度	-25℃ ～ +70℃（45℃以上需降額）
儲存溫度	-40℃ ～ +70℃
相對濕度	≤95%RH，無冷凝
冷卻方式	強迫風冷
海拔高度	2000m（以上每升高200m，最高工作溫度降低1℃）
大氣壓力	79kPa ～ 106kPa
其他參數
響應時間	Max.10s（上位機指令至輸出）
漏電流	Max.10mA
絕緣電阻	直流、交流對殼體及交直流之間 ≥10MΩ
噪音	Max.45dB（1m）
絕緣強度	AC-殼體：1500Vac / 2121Vdc，60s AC-DC：3000Vac / 4242Vdc，60s DC-殼體：500Vac / 710Vdc，60s AC-CAN/485：3000Vac / 4242Vdc，60s DC-CAN/485：500Vac / 710Vdc，60s 殼體-CAN/485：500Vac / 710Vdc，60s 無擊穿、無飛弧，穩態漏電流＜1mA
接地電阻	≤0.1Ω（承受電流 ≥50A）
安規	TBD
EMC	EN55032 / EN55035 / IEC61000-3-2 / IEC61000-3-3
MTBF	250kHrs（25℃，額定輸入，80%負載）
重量	≤2.3kg
