BAC-1K0110非隔離雙向AC/DC變換模塊62.5kW/1000Vdc

獨創功能：

• 能量雙向流動：同一模塊實現AC/DC雙向變換功能，潮流方向變化時可平滑過渡
• 直流輸出電壓范圍寬：650Vdc - 1000Vdc，適配不同類型電池的充放電需求
• 寬溫度范圍：-40℃～ +75℃，+55℃以上降額輸出，適應各種場景下的應用
• 功率密度高：功率密度高達62W/in³，節省系統內空間，減少安裝空間
• 隔離風道與灌膠：隔離風道設計可提高散熱效率，灌膠工藝使得模塊防鹽霧、防潮濕、防霉變等防護能力顯著提高

主要特點：

• 節能環保：模塊能量轉換效率>98.7%，有效提高客戶的盈利能力
• 全數字化控制：雙DSP設計，實現了充電模塊的全數字化控制，確?？刂频母呖煽啃?/li>
• 無損傷熱插拔：模塊具有真正的無損傷熱插拔功能，即插即用
• 多模塊并聯：最多可16個模塊并機工作，適合不同型號退役電池同時使用
• 低待機功耗：待機功耗小于15W，實現節能環保
• 獨特的三防設計：獨特的防鹽霧、防潮濕、防霉變等防護和工藝設計，使模塊適應各種儲能應用場景

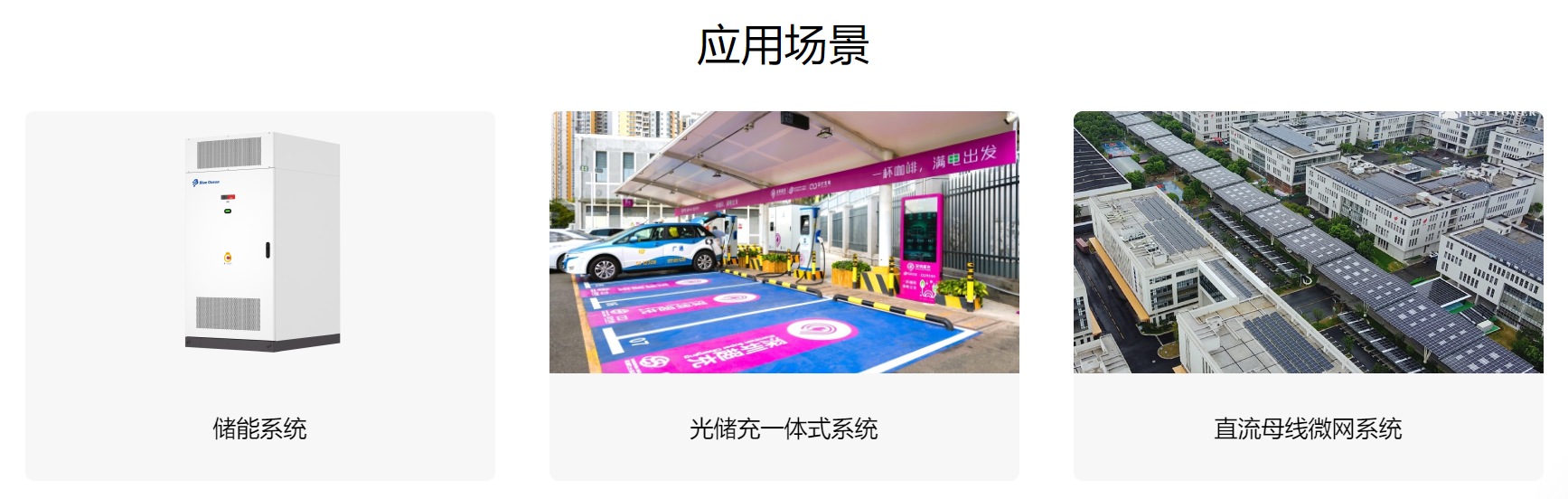

應用場景：

• 儲能系統
• 光儲充一體式系統
• 具有直流母線和儲能的微電網
• 退役電池梯次利用

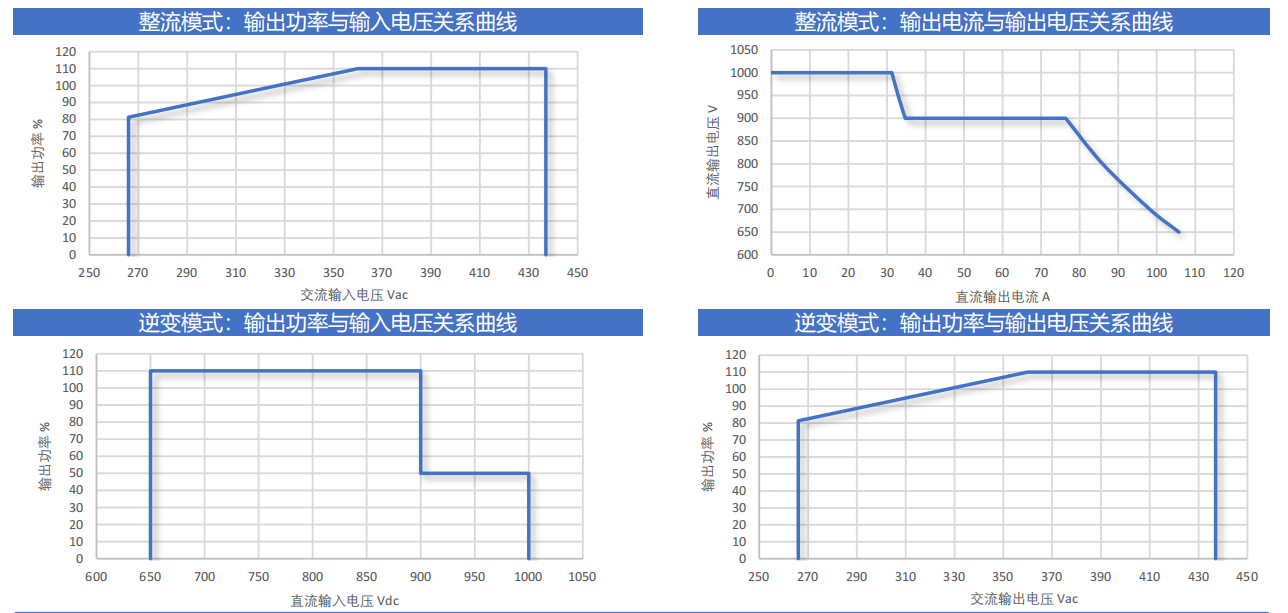

技術參數

工作環境條件

• 工作溫度：-40℃～+75℃，+55℃以上降額使用
• 存儲溫度：-40℃～+80℃
• 相對濕度：≤95% RH，無冷凝
• 冷卻方式：強迫風冷
• 海拔高度：3000m，3000m以上需要考慮降額使用

整流模式

• 交流輸入
  • 額定電壓：380Vac，三相無中線制
  • 輸入電壓/頻率范圍：260Vac～437Vac；45Hz～65Hz
  • 功率因數：≥0.99（50%～100%滿載輸出）
  • 電流失真度THD：<3%（50%～100%滿載輸出功率）
• 直流輸出
  • 額定功率：62.5kW
  • 輸出電壓/電流范圍：650Vdc - 1000Vdc，0 - 110A
  • 穩壓精度：<±0.5%
  • 穩流精度：≤±1%（輸出負載20%～100%額定范圍）
  • 效率（峰值）：≥98.7%
  • 整流和逆變模式切換時間（電池測試）：10ms

逆變模式

• 直流輸入
  • 直流輸入電壓&輸出功率：650Vdc - 1000Vdc；62.5kW恒功率輸出
  • 最大電流：110A
• 交流輸出
  • 輸出交流電壓&輸出功率：360Vac～437Vac：62.5kW恒功率輸出；360Vac～260Vac：輸出線性降至50kW
  • 額定功率/電流：62.5kW /95A
  • 輸出交流頻率：50Hz/60Hz
  • THDi：<3%
  • 輸出功率因數：可設置，設置范圍0.8～1，-0.8～-1
  • 效率（峰值）：≥98.7%
  • 其它功能：SVG功能、防逆流功能、并/離網切換功能
  • 電壓精度/畸變：1% / 3%
  • 離網功率因數：0.7～1.0（適合更多的應用場景）
  • 電壓動態響應/恢復時間：5% / 20ms

監控

• 通信方式：CAN總線

告警與保護

• 指示燈：
  • 綠色：整流模式常亮，逆變模式閃爍；
  • 黃色：保護報警
  • 紅色：故障報警
• 交流端過欠壓保護：自動關機保護，待交流端正常后自動恢復工作
• 直流端過欠壓保護：自動關機保護，待直流端正常后自動恢復工作
• 過流及短路保護：自動停機且鎖住，需重新上電才能恢復工作
• 過溫保護：自動關機保護，溫度正常后自動恢復工作

產品可靠性與安規

• 平均無故障時間（MTBF）：>300,000小時
• 安全規范：滿足CE

外形尺寸及重量

• 尺寸：110mm（高）×385mm（寬）×390mm（深）（不含把手及端子凸出部分）
• 重量：≤22kg

*產品不斷創新，規格如有更改恕不另行通知。
