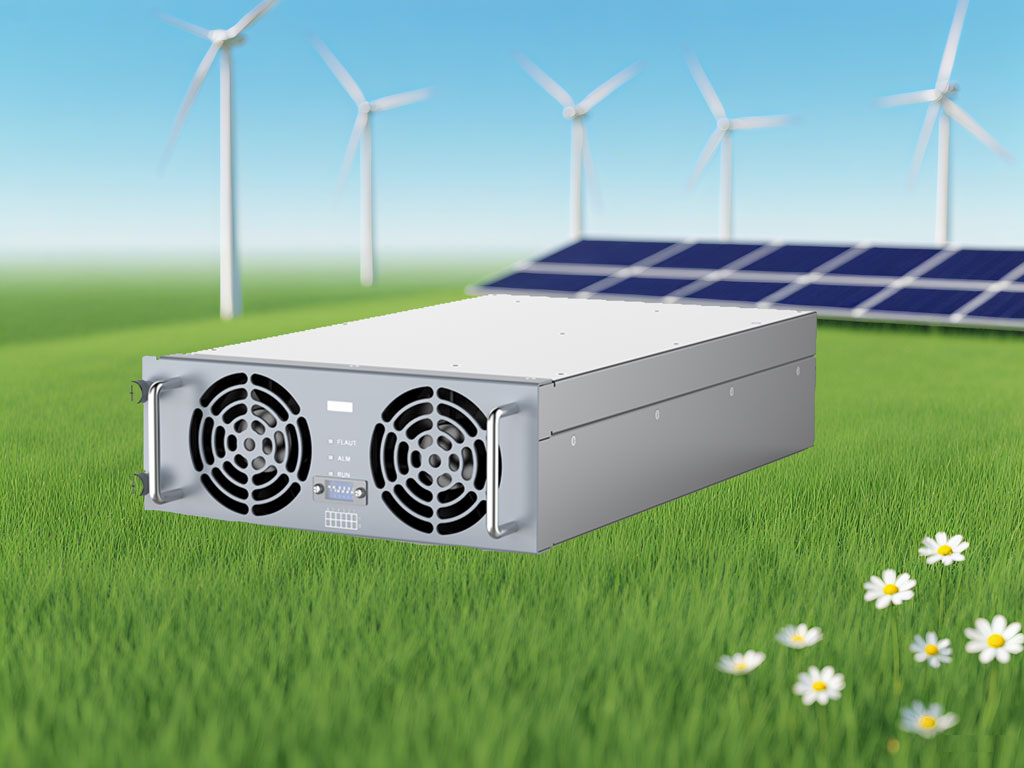

BIDC75025 雙向DC/DC模塊非隔離300V-750V

應用場景

參數規格

基本參數

電池測

母線側

工作環境

其他參數

• • 儲能系統
  •
  • 直流母線微網系統
  • 退役電池梯次利用
  • 各類生產測試設備
  • 型號：BIDC75025
  • 額定功率：15kW
  • 母線側電壓：300Vdc~860Vdc
  • 電池側電壓：300Vdc~750Vdc
  • 轉換效率：>98%（額定電壓750Vdc，50% ~ 100%負載電流；峰值效率> 98.5%）
  • 模塊尺寸：85mm（高）×226mm（寬）×395mm（深）（不含把手及端子凸出部分）
  • 是否隔離：是
  • 輸入輸出功率：15kW（電壓600Vdc~750Vdc）
  • 電壓范圍：300Vdc~750Vdc
  • 電流范圍：0~25A
  • 額定電流：20A
  • 均流：不平衡度<±5%
  • 穩壓精度：<±0.5%
  • 穩流精度：≤±1%（輸出負載20% ~ 100%額定范圍）
  • 效率(滿載)：>98%（額定電壓750Vdc，50% ~ 100%負載電流；峰值效率> 98.5%）
  • 穩流精度：≤±1%（輸出負載20% ~ 100%額定范圍）
  • 效率(滿載)：>98%（額定電壓750Vdc，50% ~ 100%負載電流；峰值效率> 98.5%）
  • 額定電流：20A
  • 穩壓精度：<±0.5%
  • 均流：不平衡度<±5%
  • 電流范圍：0~25A
  • 電壓范圍：300Vdc~860Vdc
  • 輸入輸出功率：15kW
  • 相對濕度：≤95%RH，無冷凝
  • 海拔高度：2000m，2000m以上需要考慮降額使用
  • 冷卻方式：強迫風冷
  • 工作溫度：-40℃~ +75℃，+55℃以上降額使用
  • 尺寸：85mm（高）×226mm（寬）×395mm（深）（不含把手及端子凸出部分）
  • 重量：≤10.5kg
  • 通信方式：CAN 總線
  • 平均無故障時間 (MTBF)：>500,000小時
  • 滿足規范：GB/T18487、NB/T33001、NB/T33008
